オープン価格 |
JAN 4950094061479 |
 |
 |
 |
 |
 |
 |
画像ははめこみ合成です。実際の映像とは異なる場合があります。 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
ルームミラーモニター(AV-M02)は、4.3インチLCD液晶ワイドモニターを内蔵。
モニターOFF時には全面がミラーとなり、後方の視界をしっかりと確保出来ます。 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
伸縮式のスライドレバーで純正ルームミラーに挟み込むだけの簡単装着。
軽量設計なので純正ルームミラーへの負担も軽減、車種を選ばない取り付けが可能。 |
 |
 |
 |
 |
 |
 |
 |

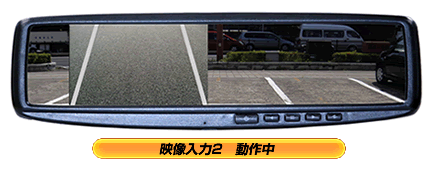

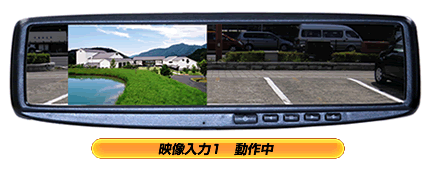

映像入力は2系統を装備。
バックギアに連動して自動的にリアカメラの映像(映像入力2)に切り替わるバックカメラ連動機能を搭載。 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

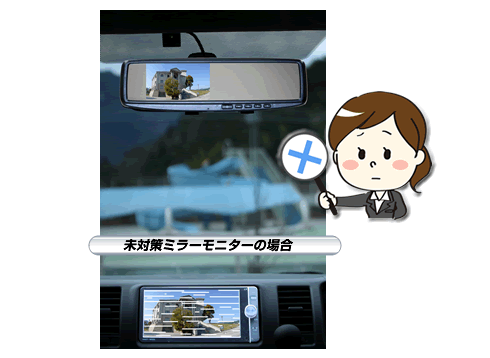

地デジチューナーやGPS受信等、車載機器への影響を最小限に抑えるノイズ対策により、多くの市販モニターで発生するノイズ問題をクリア。 |
 |
 |
 |
 |
 |
画像ははめこみ合成です。実際の画像とは異なる場合があります。また、 受信感度などに影響がないことを保証するものではありません。 |
 |
 |
 |
 |
 |
画面の明るさ・彩度・コントラスト、3つの画質調整機能を搭載。お好みに合わせた画質調整が可能です。 |
 |
 |
 |
 |
 |
 |
項目 |
 |
初期値 |
 |
範囲 |
 |
 |
 |
|
 |
 |
明るさ |
50 |
0~100 |
 |
 |
|
 |
 |
コントラスト |
50 |
0~100 |
 |
 |
|
 |
 |
彩度 |
50 |
0~100 |
 |
 |
 |
 |
 |
リセット |
工場出荷時設定に戻します。 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
274mm |
 |
 |
24mm |
 |
 |
 |
 |
 |
 |
4.3インチ
|
 |
59mm |
 |
79mm |
 |

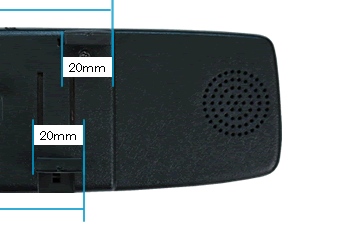

スライドレバー稼動域 55mm~75mm
|
 |
 |
 |
 |
 |
 |
 |
 |
93mm
|
 |
 |
 |
 |
 |
 |
 |
 |
127mm |
 |
|
 |
 |
 |
102mm |
 |
 |
 |
 |
 |
ルームミラーモニター(AV-M02)製品仕様 |
 |
 |
|
DC+12V・マイナスアース |
 |
|
待機時:約30mA ・ 動作時:約180mA |
 |
 |
|
4.3インチワイド(W93mm×H59mm) |
|
w274mm × H79mm × D24mm |
 |
|
16:9 (固定) |
 |
(突起物・スライドレバー除く) |
 |
|
130,560画素(480×272) |
|
55mm~75mm(装着可能な純正ルームミラーの高さ) |
 |
|
3A |
|
モニターケーブル:約50cm |
 |
|
-20℃~+65℃ |
 |
電源/RCAケーブル:約250cm |
 |
|
約315g |
|
|
 |
|
RCA端子(メス)×2系統 NTSC |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
|
 |
 |
 |
ご購入前にお読みください。 |
 |
●本製品には「駐車アシスト線」「スケール」の表示機能はありません。
●取り付けに関するサポートは致しかねます。予めご了承ください。
●本製品装着によりサンバイザーが使用出来ない場合があります。予めご了承ください。
●本製品装着時は純正ルームミラーの防眩機能は使用出来なくなります。予めご了承ください。
●本製品は純正ルームミラーの視界範囲と異なりますのでご注意ください。
●ミラーモニター画面のドット落ちに関しての問い合わせや修理、交換等は弊社では一切受け付けませんので予めご了承ください。
●本製品は地デジチューナー等、車載機器への影響を最小限に抑えるノイズ対策を施しておりますが、ご使用機器によっては稀に影響する場合があります。
また、受信感度への影響がないことを100%保証するものではありませんので予めご了承ください。
●本製品の入力は映像のみで映像再生機器の音声は接続する事が出来ません。
●本製品を使用して発生した事故や故障、破損及び安全運転義務違反による罰金、減点等に関しての責任は弊社では一切責任を負いませんので予めご了承ください。

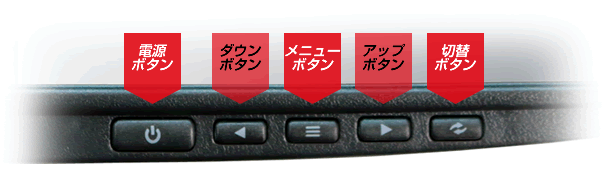

●本製品は向かって左側にモニターを内蔵、右側にスイッチ類を配置しており、表示位置を変更する事は出来ません。
●純正ルームミラーのサイズや車両構造上装着できない場合があります。
●映像は必ずモニターの全画面表示となり映像サイズの変更は出来ません。
●本製品にはカメラ類及びTVチューナーやメディアプレイヤー等の映像再生機器は内蔵及び付属しておりません
●製品のデザイン、仕様、外観、色合い等につきましては予告なく変更や生産を終了する場合があります。また、製品の写真等の色は実物とはは多少異なる場合がありますので、
あらかじめご了承ください。
●製品写真と実物の色とは異なる場合があります。
●モニターには映像反転機能がありません。ご使用のカメラによっては映像が逆に映写される場合がありますので、ご注意ください。
●本製品はDC+12V・ボディーアース車専用です。指定以外の電圧では使用しないでください。
●指定された線を探した後、配線作業を行う際は必ずバッテリーのマイナス端子を外してから作業を行ってください。外さないで作業を行うとショートする恐れがあり、大変危険です。
●運転の妨げになる様な場所又は、指定以外への場所には取り付けしないでください。
●車両のボルトやナットを使用して本製品の取り付けやボディーアースを配線される場合は絶対に保安部品(ステアリング、ブレーキペダル等)を使用しないでください。
●本製品を分解したり加工・改造等しないでください。
●本製品から煙又は異臭・異音がする場合、直ちに使用を中止し保証書と一緒にお買い上げの販売店又は、弊社までお送りください。
●エアバッグの動作を妨げる様な場所への取り付けや配線は行わないでください。
●電源線の被覆を切って他機器の電源を接続する事は絶対に行わないでください。
●結線後、必ずビニールテープ等で絶縁処理を行ってください。又、配線を行わない線も必ずビニールテープ等で絶縁処理を行ってください。
●配線後は運転の妨げにならない様、結束バンド等で束ねてください。
●配線を引き回す際は可動部にハーネス類を挟み込まない様に引き回しを行ってください。
●本製品は車載用モニターです。車載以外での目的では使用しないでください。又、カメラと接続した場合ドライバーの視界を補助する為のもので、全ての危険及び障害物を映し出せるものでは
ありません。必ず目視で確認を行ってください。
●運転者は運転中、絶対に映像を注視しないでください。前方不注意による事故の恐れがあると共に、安全運転義務違反による処罰の対象となります。
●走行中は絶対にミラーモニターのボタン操作を行わないでください。
●取り付け作業にはサーキットテスターを使用し、検電器(ランプテスター)等は使用しないでください。
●純正ルームミラーにしっかりと装着されている事を必ずご確認ください。取り付け時には強い荷重がかからない様に作業を行ってください。純正ルームミラーが破損する場合があります。
●取り付けの際は、国土交通省の定める保安基準に適合させるため、運転者の視界を妨げないように取り付けてください。
●本製品の取り付けは取り付け技術のある販売店で行ってください。
●取り付け後は確実に固定されている事を確認してください。
●各配線を途中で切断しないでください。又、電源線は車両金属部に触れない様に配線を行ってください。
●電源線は直接バッテリーに配線しないでください。
●周囲の明るさ(光の反射等)によって見え難くなる場合がありますが故障ではありません。
●エアバッグ付近への取り付けは避けてください。
|
 |
保証規定 |
 |
●本製品は1年保証となります。
●取扱説明書に従った正常な使用状態の下で不具合が生じた場合は、保証書の記載内容により部品交換を致しますが、脱着にかかる工賃や製品を使用して生じた
損害等について弊社では一切責任を負いかねます。
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
