ステアリングスイッチ切替ユニット

オーディオレス車の【音量】以外のステアリングスイッチは、マルチインフォメーションディスプレイ操作用に割り当てられており、ディーラーオプションナビ等を取り付けた場合【音量以外のスイッチ】は連動しません。
本製品を装着する事でステアリングスイッチを【音量:ＵＰ/ＤＯＷＮ】【ＳＥＥＫ:ＵＰ/ＤＯＷＮ】【ソース変更】等に使用できるようになります。
マルチインフォメーションディスプレイ、ディーラーオプションナビ、ステアリングスイッチ連動機能搭載の市販ナビゲーションにもステアリングスイッチを有効活用して頂けます。
ＡＣＣをＯＦＦにした時点のモードを維持しますので、乗車の度に煩わしい操作を行う必要がございません。

・ヴォクシー　　８＃系オーディオレス車
（Ｈ２６/２～Ｒ３/１２）
・エスクァイア　８＃系オーディオレス車
（Ｈ２６/１１～Ｒ３/１２）
・ノア　　　　　８＃系オーディオレス車
（Ｈ２６/２～Ｒ３/１２）

販売価格
￥８，５８０（税込）
（税抜価格７，８００）
JANコード４９５００９４０６１３８７

動作確認車種一覧　（PDF）

2022年1月14日更新

ご注意　：　ナビゲーションによってオプションが必要な場合や、使用できるボタンが異なる場合があります。

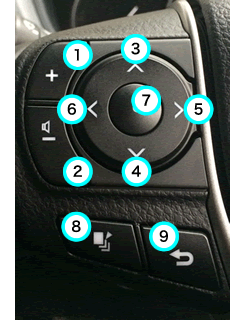

オーディオレス車　+　ディーラーオプションナビゲーション装着例

ＳＷＣ－Ｔ００７　非装着車

ＳＷＣ－Ｔ００７　装着車

⑨ボタンを1秒長押しするとブザー音が鳴り《ナビモード》と《ノーマルモード》の切り替えができます。

純正操作方法

音量UP

音量DOWN

マルチインフォメーションディスプレイ機能操作

※1：「通話ON/OFF」操作機能はハンズフリー通話が可能な状態の場合に限ります。

※2：「音声操作」はナビオプションの「音声認識マイク＆スイッチ」装着車のみ操作可能です。

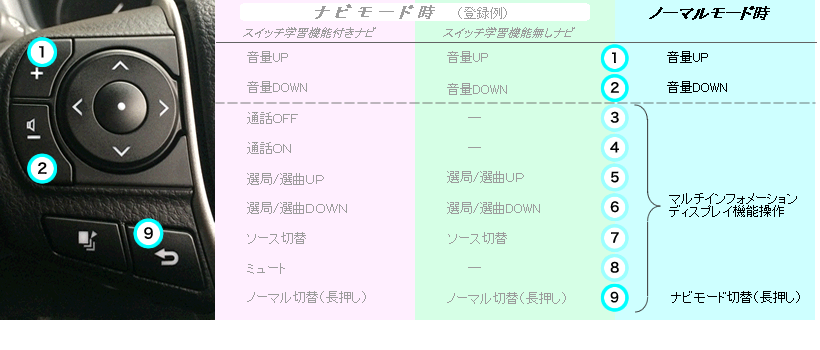

市販モデルナビゲーション装着車＋ＳＷＣ－Ｔ００７

　　　　　　　　　最大８個※のスイッチへ自由な割り当て登録が可能！！モードの切替えもステアリングスイッチ使用で見た目もすっきり。

　　　　　　　　　　⑨ボタンを1秒長押しするとブザー音が鳴り　《ナビモード》　と　《ノーマルモード》　の切り替えができます。

※学習機能付ナビゲーションで、８個以上の登録項目がある機種であっても、最大登録数は８個となります。

・記載のコマンド割り当ては学習機能付ナビへの登録例です。学習機能無のナビゲーションでは、機能割り当てが出来ない機種もありますのでご注意ください。

・市販ナビゲーションに本製品を使用して割り当てを行うには、ナビゲーションと車両ステアリングスイッチが接続されている必要があります。（ステアリングスイッチ接続ハーネス等）

　ナビゲーションによっては、ステアリングスイッチ接続ハーネスは別売オプションになっている場合があります。詳しくはナビゲーションメーカーへご確認ください。

　接続概要図（pdf）

作業を行う前に（重要）
●ナビゲーションのコネクターを抜く場合は必ずナビゲーションのセキュリティ機能がOFFの状態で行ってください。
　（ナビゲーションのセキュリティ機能についてはナビゲーションの説明書でご確認ください。）

ご購入前にお読みください

●ディーラーオプションナビゲーションへ地上デジタルチューナーを装着した場合、本製品で選局等の操作は出来ますが、走行中のテレビ視聴は行えません。
　走行中のテレビ視聴及びナビゲーション操作を行うには本製品の他に FreeTVing / TELENAVing を装着する必要が御座います。
●運転者の方は安全上の為、走行中に画面を注視する事やナビゲーションの操作等を絶対に行わないでください。安全運転義務違反となり、法律で処罰される場合があります。
●ご使用の際には、取扱説明書をよくお読みの上、正しくお使いください。又、他機器と併用して使用する場合、他機器の取扱説明書もよくお読みになり、正しい使用方法で使用してください。
●商品の取付けの際には、他機器に影響を与えない場所及び、運転に差し支えのない場所に設置してください。
●商品の取付けの際には、各部品は確実に取付けを行ってください。取付けが不十分ですと商品が正常に作動しなかったり、故障の原因となります。
●車両のバッテリーが弱っている状態及び、車両本体の機能に不備がある場合には商品を取付け又は、使用しないでください。
　商品が正常に作動しない等、車両機器に影響を与える恐れがあります。
●商品の取付けは、取付け技術のある販売店で行ってください。
●取付けの際には、必ずエンジンを停止した状態で行ってください。火災・感電・故障・事故の原因となります。
●誤った取付け、配線をした場合は、誤作動や車両に重大な支障をきたす原因となる場合があります。その場合、当社は一切の責任を負いかねます。
●車両の点検及び、修理を依頼される場合は、正確な検査の妨げになる恐れがありますので、必ず本製品を取り外してください。
●製品のデザイン、仕様、外観、色合い、価格等につきましては予告なく変更や生産を終了する場合があります。また、製品の写真等の色は実物とはは多少異なる場合がありますのであらかじめご了承ください。

保証規定

●本製品は1年保証となります。
●取扱説明書に従った正常な使用状態の下で不具合が生じた場合は、保証書の記載内容により部品交換を致しますが、脱着にかかる工賃や製品を使用して生じた
　損害等について弊社では一切責任を負いかねます。
