薄暮時や夜間の駐停車、信号待ちの停車時にヘッドライトを自動で消灯！ |
|
シフトレバーの位置やパーキングブレーキの状態、または車速から車両の状況を検知して
自動的に『ヘッドライトのみを消灯』させるので、面倒なスイッチ操作から解放されます。
消灯後は、車両が走行を開始すると自動でヘッドライトが点灯するため、周囲に優しい安全運転が可能です。
道路運送車両法の保安基準改正により、オートライト機能が標準搭載された車両が増加しています。
新型車以外の既存車両もマイナーチェンジのタイミングで「ライトスイッチＯＦＦ」設定が無くなっています。
純正の機能には自動消灯や減光機能が設定されていないため、エンジンをかけたままの駐停車でヘッドライトを消灯させるには
手動で毎回ライトスイッチを操作する必要がありますが、本製品を装着することでスイッチ操作が不要になります。 |
|
|
 |
|
 |
 |
 |
|

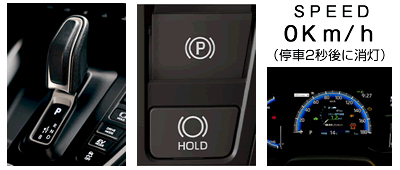

| 【シフトポジション】 |
【パーキングブレーキ】 |
【車速】 |
|

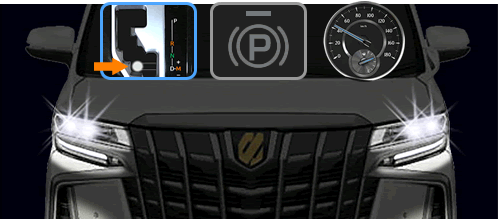

| <スモール点灯/ヘッドライト点灯> |
 |
 |
 |

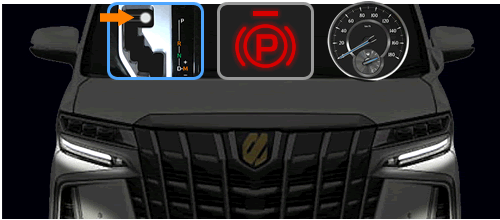

<スモール点灯/ヘッドライト消灯> |
|
 |
|
 |
|
 |
|
 |
|
 |
小型ＬＥＤスイッチタイプ 縦２８ｍｍ×幅２０ｍｍ×厚み９ｍｍの小型スイッチなので、「コンソール周辺」「コラムカバー」「シフトレバー付近」「メーター下」など使いやすい場所へ設置が可能。
≪ＨＬＣ-１０１≫
≪ＨＬＣ-１０２≫
≪ＨＬＣ-１０３≫
≪ＨＬＣ-１０４≫ |
 |
サービスホールスイッチタイプ 純正サービスホールに収まるので、見た目スッキリ、後付け感なし。
≪ＨＬＣ-１０１Ａ≫
≪ＨＬＣ-１０２Ｃ≫
≪ＨＬＣ-１０３Ｃ≫
≪ＨＬＣ-１０４Ｃ≫ |
|
 |
|
 |
|
 |
●パーキングブレーキ/パーキングシフトポジション連動モード
車両純正オートライト機能でヘッドライト点灯中に、パーキングブレーキ操作を行うか、シフトノブをパーキングポジションに入れたときに自動でヘッドライトのみを消灯します。 |
|
 |
|
 |
●車速連動モード
車両純正オートライト機能でヘッドライト点灯中に、車速0Km/hで2秒以上の停車が継続すると
自動でヘッドライトのみを消灯します。 |
|
 |
|
 |
●付属LEDスイッチ連動モード
車両純正オートライト機能でヘッドライト点灯中に、製品付属のLEDスイッチを短押しすると、ヘッドライトのみ消灯します。
（安全のため走行中のLEDスイッチ操作は行わないでください。（LEDスイッチは走行中操作無効））
|
|
 |
|
 |
●メンテナンスモード（純正復帰機能）
車両の純正オートライト機能を純正状態に戻せるメンテナンスモード（純正復帰機能（ノーマルモード））を搭載。 |
|
|
 |
|
| メンテナンスモードを除く、各種モードでのヘッドライト消灯後は、車両が走行を開始すると自動でヘッドライトが点灯します。 |
|
 |
|
 |
 |
|
| 車両走行中 （ヘッドライト点灯） |
駐停車時や信号待ちの一時停止 （ヘッドライト消灯） |
|
 |
|
 |
 |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
| |
| |
|
 |
|
 |
|

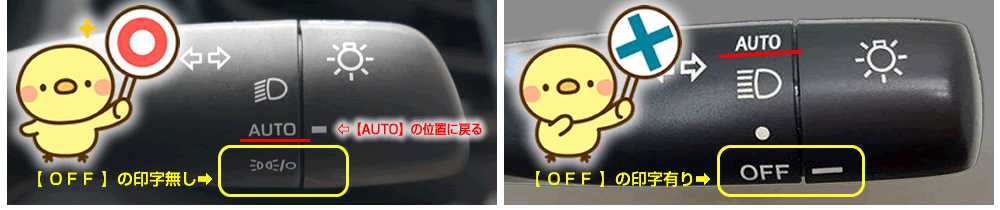

| 新型オートライト機能付きライトスイッチ（取付可能） |
従来型オートライト機能付きライトスイッチ（取付不可） |
|
 |
|
| ライトスイッチの形状は車両や年式により異なる場合があります。また、新型ライトスイッチ装着車両であっても上記【作動確認車種】以外にはお取り付けできません。 |
|
 |
|
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
|
 |
|
 |
|
| 使用電源 |
ＤＣ１２Ｖ・マイナスアース |
製品重量 |
|
|
| 本体寸法 |
Ｗ７３×Ｈ６０×Ｄ１８ （ｍｍ） |
（本体重量・ハーネス重量・スイッチ重量・ |
パッケージング総重量） |
|
| ハーネス長 |
コネクタハーネス:５０ｃｍ |
＜ＨＬＣ-１０１＞ |
３７ｇ・９０ｇ・１０ｇ・１９８ｇ |
|
 |
電源ハーネス：１ｍ
|
＜ＨＬＣ－１０１Ａ＞ |
３７ｇ・９０ｇ・３６ｇ・２２６ｇ |
|
| ＜ＨＬＣ-10＃同梱＞ |
ＬＥＤスイッチ：１ｍ |
＜ＨＬＣ－１０２＞ |
３７ｇ・１５０ｇ・１０ｇ・２５８ｇ |
|
| ＜ＨＬＣ-10＃Ａ同梱＞ |
サービスホールスイッチA：７０ｃｍ |
＜ＨＬＣ－１０２Ｃ＞ |
３７ｇ・１５０ｇ・３６ｇ・２８４ｇ |
|
| ＜ＨＬＣ-10＃Ｃ同梱＞ |
サービスホールスイッチC：７０ｃｍ |
＜ＨＬＣ－１０３＞ |
３７ｇ・１７８ｇ・１０ｇ・２９２ｇ |
|
| 消費電流 |
１００ｍＡ以下 |
＜ＨＬＣ－１０３Ｃ＞ |
３７ｇ・１７８ｇ・３６ｇ・３１８ｇ |
|
| 作動温度範囲 |
－４０℃ ～ ＋８５℃ |
＜ＨＬＣ－１０４＞ |
３７ｇ・１５０ｇ・１０ｇ・２５８ｇ |
|
 |
 |
＜ＨＬＣ－１０４Ｃ＞ |
３７ｇ・１５０ｇ・３６ｇ・２８４ｇ |
|
 |
|
 |
|
 |
|
 |
|
| ご購入の前に |
|
本製品はライトスイッチによるヘッドライトON/OFFを補助する製品です。
本製品は適合以外の車両には使用しないでください。又、適合車種であっても車両メーカーの仕様変更によりお取り付けが出来ない場合があります。
サービスホールスイッチタイプ適合確認時のご注意
車両側のサービスホールの有無、サイズが合っているかご確認ください。また、サービスホールがすでに使用されている場合は取り付けできません。
サービスホールの内部形状によっては、取り付けにくい（入りにくい）場合があります。
本製品装着後は周囲が明るい状況でスモールライトのみを点灯させることはできません。
本製品装着後は停車中であっても周囲が暗い状況でエンジンを始動すると一瞬ヘッドライトが点灯する場合がありますが異常ではありません。
本製品はライトスイッチがＡＵＴＯの位置にあるときのみ作動します。（手動でヘッドライトを点灯させている場合には本製品による自動消灯は作動しません。）
本製品を使用して発生した事故や故障、破損等に関しての責任は弊社では一切負いかねますのであらかじめご了承ください。
本製品の誤った取り付け方法及び使用方法による事故等に関しましては、弊社では一切責任を負いかねます。
本製品の取り付けには車両パネル等の脱着が必要です。キズ付け、破損に注意して作業を行ってください。
ご購入時及び修理等での本製品の取り付け・取り外しに掛かる工賃及び弊社への送料等の費用はお客様ご負担となります。
又、修理時のお預かりに際して交換及び代替品等の貸し出しは行っておりません。
本製品の作動の有無に関係なく、事故や盗難被害等の責任は弊社では一切責任を負いかねます。
製品のデザイン、仕様、外観、色合い、価格等につきましては予告なく変更や生産を終了する場合があります。
また、 製品の写真等の色は実物とは多少異なる場合がありますので、あらかじめご了承ください。
車検対応品として販売しておりますが、作動内容が純正と異なるため検査員によっては不適合と判断される場合があります。
薄暮時および夜間の走行中にヘッドライトを消灯したまま走行することは、道路交通法違反になりますので絶対に行わないでください。
また、いかなる場合であっても弊社では一切責任を負いかねます。 |
|
| 安全及び取り付けに関するご注意 |
|
指定された線を探す際は、必ずサーキットテスターを使用し、検電器等は使用しないでください。
電源ハーネスを傷つけないでください。無理な曲げ、ねじり、引っ張りや加熱加工など加えないようご注意ください。
本製品を分解したり改造したりしないでください。
本製品の取り付け、配線、使用方法を間違うと車両の装置、機器類を破損又は損傷する恐れがあり、火災、故障の原因となります。
本製品を取り付けする際、ハーネスが車体の金属部分に噛み込まないようにご注意ください。火災・感電・故障の原因となります。
本製品の取り付けは必ずIG OFF（エンジンが始動していない状態）、状態で行ってください。
車両部品を取り外して作業を行う場合は、その車両の整備解説書を参照してください。
車両のバッテリーが弱っている状態及び、車両本来の機能に不備がある場合には本製品を取り付け又は使用しないでください。
車両ごとの取り付け資料・情報に関するサポートは行っておりませんのであらかじめご了承ください。
本製品の取り付けは、取り付け技術のある販売店で行ってください。
車両メーカーでの仕様変更やアップデートなどで正常に動作しなくなる場合があります。
コネクターやターミナル端子は確実に接続してください。 |
|
| 保証規定 |
|
|
本製品は1年保証となります。
取扱説明書に従った正常な使用状態の下で不具合が生じた場合は、保証書の記載内容により部品交換を致しますが、脱着にかかる工賃や製品を使用して生じた損害等については弊社では一切責任を負いかねます。
|
 |
 |
 |
|
 |
|
 |
|
